TV TRC Fuente Intermitente
Una Fuente Intermitente es la que también llaman fluctuante o con hipo. Eso se puede dar por una de las dos causas que a continuación le detallo.
- Por deficiencia de la fuente.
- Porque se esté activando la protección OVP.
La primera causa que he llamado Deficiencia, es cuando al conectarse a la carga, no es capaz de soportarla y los voltajes se caen.
La segunda causa es para cuando al arrancar la fuente, sobre pasa el nivel máximo, el circuito de protección OVP se activa para proteger la fuente.
Como en algunas fuentes, el diseño está configurado para que luego de unas fracciones de segundo, reintente, arrancar; al protegerse de nuevo, entra en un estado repetitivo o lo que se conoce como Bucle. Por esa razón la encontramos intermitente.
Sin embargo, tenga en cuenta que con algunos diseños, los reintentos son solo 2 o 3 y luego la fuente no lo hace más. Para iniciarla hay que desconectarla de la AC y volverla a conectar.
Para descartar y corregir la falla por Deficiencia, la causa recae sobre los capacitores electrolíticos que suelen perder su capacidad parcial o total.
De lógica nos lleva a ver como comprobar su estado y para ello nada mejor que un Medidor ESR o un Capacímetro. De los dos el más recomendado por mí, el Medidor ESR en especial el que permita probar los capacitores sin retirarlos del circuito.

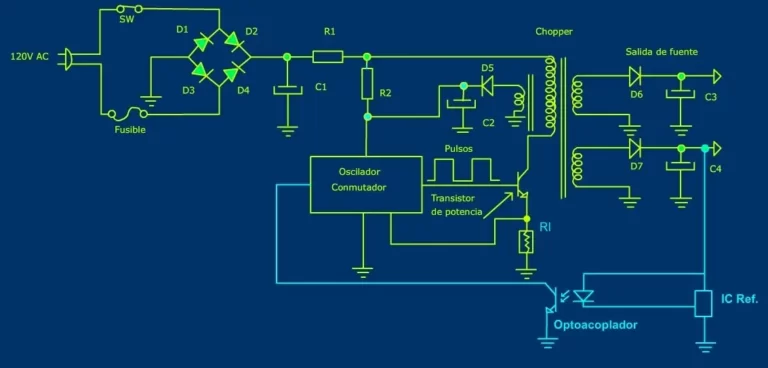

Si la causa de la fluctuación recae sobre la protección OVP, en el diagrama superior, lo demarcado en color azul, son los componentes principales implicados. Si ya la estudiaste, debe saber como hacer para descartar cada una de sus partes. Si no lo sabe, no la ha estudiado, o no lo recuerda, es el momento para que lo haga. Ahí te dejo el link:
