TV TRC Prende y se Apaga
TV TRC que prende y se apaga
Definición de la falla:
Qué es un TV que prende y se apaga.
Es el aparato que al darle la orden para que encienda, lo hace, pero de inmediato se apaga.
Teoría:
Esa respuesta del televisor, nos confirma que los siguientes componentes y secciones o circuitos están funcionando, así no lo estén haciendo correctamente:
- La fuente Stand By.
- El Micro de Control
- La Memoria.
- El Teclado.
- El Sensor Remoto.
- El Jungla.
- El Driver Horizontal.
- El transistor Hot.

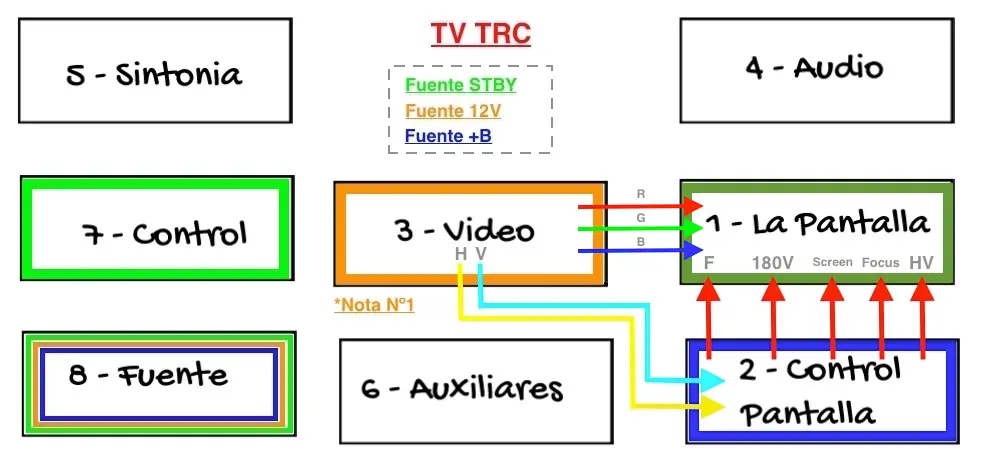

En el diagrama en bloques del TV TRC vemos que los bloques 8, 7, 3, 2, y 1 pertenecientes en su orden respectivo a:
- 8 – La Fuente principal.
- 7 – Al Micro de Control.
- 3 – Al Jungla.
- 2 – A la Deflexión.
- 1 – Y a la Pantalla.
Se activan todos ellos al menos por unos instantes.
La pregunta en este punto es: ¿Qué hace que el TV no se mantenga encendido y se apague?
Las Causas: Muchas. Y es por eso que para los principiantes o para quienes no tengan mucha experiencia es un asunto que no resulta fácil o los lleva a perder mucho tiempo tratando de adivinar la causa.
Pero usted tranquilo, porque con la Guía Interactiva, ya no tendrá que adivinar más.
Recordemos las secuencia:
- Al conectar el TV a la AC, se activa la fuente principal y esta entrega los tres voltajes ya conocidos: Fuente STBY, Fuente de 12V y la segunda Fuente +B.
- Al dar la orden Power On, el Micro de Control activa al Jungla para que entregue los puslos que activan el Hot.
- Al activarse el Hot, el Flyback también se activará y entregará los voltajes y la deflexión Horizontal necesarios para activar la Pantalla.
- Luego el Jungla entregará la información del video a la Pantalla.
Esa es la secuencia inicial y normal. No obstante cuando se presenta algo anormal en alguno de esos pasos, las protecciones que tenga implementadas el aparato, alguna se puede activar y apagar el TV o detener el proceso.
